建筑圖

建筑施工圖設計總說明，建筑構造統(tǒng)一做法表，一層平面圖，門窗表，二層平面圖，門窗表，屋頂平面圖，1-4軸立面圖，A-F軸立面圖，4-1軸立面圖，F-A軸立面圖，1-1剖面圖，檐口大樣圖，門廊大樣圖，廊道大樣圖，各窗戶尺寸圖。

結構圖

結構設計總說明，基礎平面布置圖，承臺大樣圖，1-2層墻柱鋼筋圖，基礎層梁鋼筋圖，二層板鋼筋圖，二層梁鋼筋圖，屋面層板鋼筋圖，屋面層梁鋼筋圖。

給排水圖

目錄，給排水施工圖設計總說明，一層給排水消防平面圖，二層給排水消防平面圖，屋頂給排水平面圖，太陽能熱水器原理圖，生活給排水軸側圖，一層給排水大樣圖，二層給排水大樣圖。

電氣圖

目錄，電氣設計說明，材料表，一層照明平面圖，二層照明平面圖，屋頂防雷平面圖，一層弱民平面圖，二層弱電平面圖。

設計功能

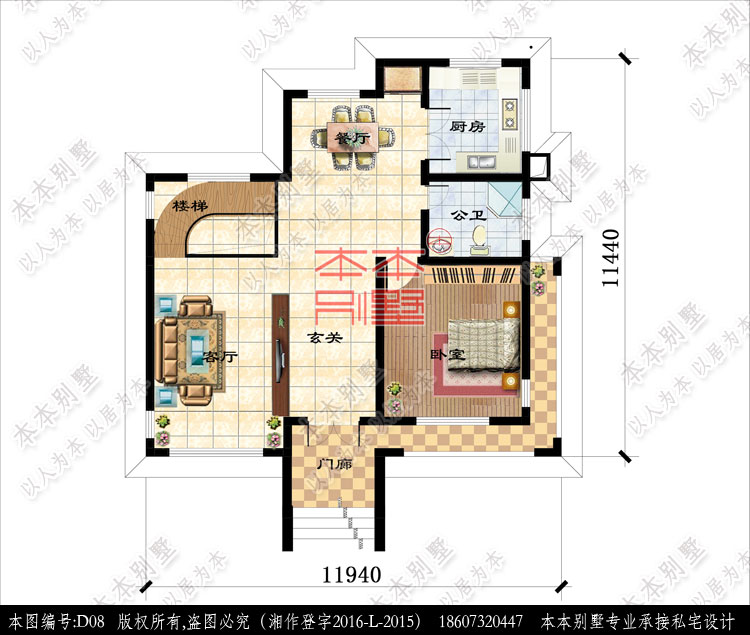

一層

設有玄關，客廳（挑空廳），餐廳，廚房，一間臥室，一間公衛(wèi)。

二層

家庭廳，主臥（帶衛(wèi)生間，陽臺），兒童套房（帶書房）。
